一、主要用途
BBC型系列低压脉冲长袋除尘器是在喷吹脉冲类除尘技术的基础上，为满足大风量净化需要而研制的除尘器，不但具有喷吹脉冲除尘器清灰能力强、除尘效率高、排放浓度低等特点，还具有稳定可靠、耗气量低、占地面积小的特点，特别适合处理大量的烟气。广泛适用于冶金、机械、化工、建材等行业的大风量烟气净化。
二、工作原理
第一，含尘气体通道烟管进入重力旋风除尘器，较粗颗粒重力作用下直接落入旋风除尘器灰仓。第二，通过旋风除尘器后的细尘粒随气流转折向上进入中、下箱体(过滤室)，经布袋过滤，粉尘积附在滤袋外表面，过滤后净气经袋口到净气室、排风道，经引风机抽排至大气。当滤袋表面的粉尘不断增加，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流的作用下，附于袋表的粉尘迅速脱离滤袋落入灰仓，粉尘由卸灰阀排出。
三、技术特点及性能
◆ 检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长寿命，又便于卸袋。
◆ 采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。
◆ 箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率低。进、出口风道布置紧凑，气流阻力小。

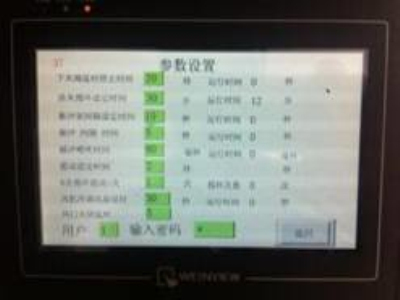

◆ 过滤材料根据含尘气体的温度、含水份量、酸、碱性质、粉尘的粘度、浓度和磨啄性等高低、大小选用。◆ 控制仪：长袋脉冲除尘器清灰控制采用PLC微电脑程控仪，分定压(自动)、定时(自动)，手动三种控制方式。
四、主要组成部分
◆ 箱体部分：上箱体、中箱体、下箱体、灰斗；
◆ 粗颗粒灰尘处理部分：重力旋风除尘器；
◆ 过滤与清灰部分：布袋+脉冲喷吹；
◆ 抽排系统：大功率引风机及排烟管道；

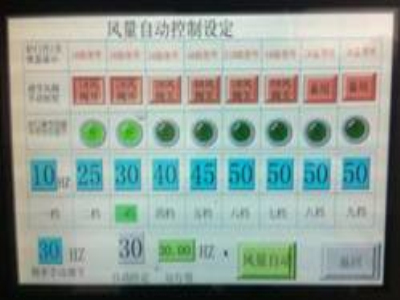

◆ 控制系统：PLC微电脑控制柜及变频控制柜。
五、主要技术参数(表一)
型号(Model) | BCC-500-2 | Bcc-650-2 | BCC-750-2 | BCC-900-3 | BCC1000-3 | ||
外形 尺寸 | A(长) | 3600 | 3900 | 4000 | 4300 | 4300 | |
B(宽) | 3100 | 3600 | 4100 | 4400 | 4800 | ||
C(高) | 13600 | 13600 | 13600 | 13600 | 13600 | ||
废气处理量(㎡) | 500 | 600 | 700 | 900 | 1000 | ||
室数与缷灰口 | 2 | 2 | 2 | 3 | 3 | ||
引风机功率(Kw) | 55 | 75 | 75 | 90 | 110 | ||
允许气温(℃ | ＜130 | ＜130 | ＜130 | ＜130 | ＜130 | ||
设计除尘效率 | 98% | 98% | 98% | 98% | 98% | ||
布袋规格 | Φ158x300 | Φ158x6000 | Φ158x6000 | Φ158x6000 | Φ158x6000 | ||
处理风量 | 30000-40000 | 40000-50000 | 50000-60000 | 60000-70000 | 70000-80000 | ||
脉冲阀数量 | 16 | 18 | 20 | 30 | 30 | ||
设计耐压等级 | -1500pa | -1500pa | -1500pa | -1500pa | -1500pa | ||
滤袋数量 | 192 | 216 | 260 | 324 | 360 | ||
(表二) | |||||||
型号 | Bcc-1260-4 | Bcc-1450-4 | Bcc-1600-4 | Bcc-1800-4 | Bcc-1900-4 | ||
外形 尺寸 | A(长) | 4500 | 4500 | 4500 | 4700 | 4850 | |
B(宽) | 5000 | 5000 | 5000 | 5000 | 5000 | ||
C(高) | 13600 | 13600 | 13600 | 13600 | 13600 | ||
废气处理量(㎡) | 1200 | 1400 | 1600 | 1800 | 1900 | ||
室数与缷灰口 | 4 | 4 | 4 | 4 | 4 | ||
引风机功率(Kw) | 132 | 160 | 185 | 220 | 250 | ||
允许气温(℃ | ＜130 | ＜130 | ＜130 | ＜130 | ＜130 | ||
设计除尘效率 | 98% | 98% | 98% | 98% | 98% | ||
布袋规格 | Φ158x6000 | Φ158x6000 | Φ158x6000 | Φ158x6000 | Φ158x6000 | ||
处理风量 | 80000-90000 | 90000-10000 | 100000-120000 | 120000-130000 | 130000-14000 | ||
设计过滤风速 | 1,15m/min | 1,15m/min | 1,15m/min | 1,15m/min | 1,15m/min | ||
设计耐压等级 | -1500pa | -1500pa | -1500pa | -1500pa | -1500pa | ||
滤袋数量 | 432 | 480 | 560 | 600 | 640 | ||
